24.02.2016 • Produkt

Rafi: Taster-, Schalter- und Melder-Programm

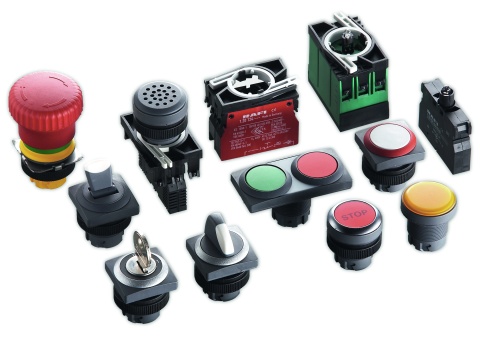

Das Befehlsgeräte-Programm Rafix 22 QR von Rafi umfasst eine große Auswahl an Tastern, Schaltern und Meldegeräten, die durch vielfältige Ausführungen und variable Bestückungsoptionen mit Schaltelementen die passende Bedieneinheit für jede Schaltaufgabe bietet: Das Sortiment reicht von Druck- und Doppeldruckastern, Pilzdrucktastern sowie überlistungssicheren Not-Halt-Tastern über Wahl-, Kipp- und Schlüsselschalter bis zu Potentiometer-Antrieben und akustischen oder optischen Signalgebern.

Die Befehlsgeräte in flachem, modernem Design und einer einheitlichen Einbautiefe von 56,4 mm sind für genormte Einbauöffnungen von 22,3 mm Durchmesser dimensioniert. Eine entfernbare Verdrehschutznase sichert den korrekten Sitz der Betätiger. Ein Gewindering mit Fixierkralle stabilisiert zusätzlich Betätiger mit Drehfunktionen, wie z.B. Wahl-, Schlüssel- oder Not-Halt-Schalter. Die Befehlsgeräte sind aus drei Teilen aufgebaut: dem Betätiger, der von außen durch die Gehäuseöffnung gesteckt wird, einer Kupplung, die sich per Bajonetthebel rückseitig auf den Betätigersockel aufstecken und lösen lässt, sowie bis zu drei frei wählbaren Schaltelementen, die auf der Kupplung Platz finden.

Optional können auch zwei Schaltelemente und eine Beleuchtung angereiht werden. Je nach Auswahl der Schaltelemente lassen sich die Betätiger jeweils mit bis zu drei Öffnern, Schließern oder Wechslern bestücken, die zur eindeutigen Kennzeichnung in unterschiedlichen Farben gehalten sind. Damit bieten sich zahlreiche, anwendungsspezifische Alternativen der Kontaktbestückung. Die mit Gold- und Silberkontakten erhältlichen Schaltelemente werden einfach auf die Kupplung aufgerastet. Das modulare Konzept der Befehlsgeräte bietet zudem die Möglichkeit, die Anschlusskabel der Applikation mit den Schaltelementen zu konfektionieren, bevor die Montage der Betätiger erfolgt.

Die bei den Schaltelementen rückseitig befindlichen Anschlüsse gewährleisten beste Zugänglichkeit der Kontaktstellen und eine einfache, übersichtliche Verdrahtung von lückenlos aneinandergereihten Schaltelementen verschiedener Befehlsgeräte. Als Anschlusstechniken stehen Schraub-, Steckanschlüsse oder Federzugklemmen zur Wahl.
