Miniatur-Lichtschranken SA1N von Apem/IDEC
Mit der Serie SA1N bringt Apem/IDEC eine Miniatur-Lichtschranke heraus, die zuverlässige Objekterkennung auch auf engstem Raum gewährleistet – präzise, robust und industriegerecht. Die kompakte Sensorlösung vereint hohe Wiederholgenauigkeit, kurze Ansprechzeit und flexible Montagemöglichkeiten. Die Serie SA1N ist eine extrem kompakte „Ultra-Mini“-Lichtschrankenlösung mit integriertem Verstärker, die sich problemlos auch in beengte Einbausituationen integrieren lässt.

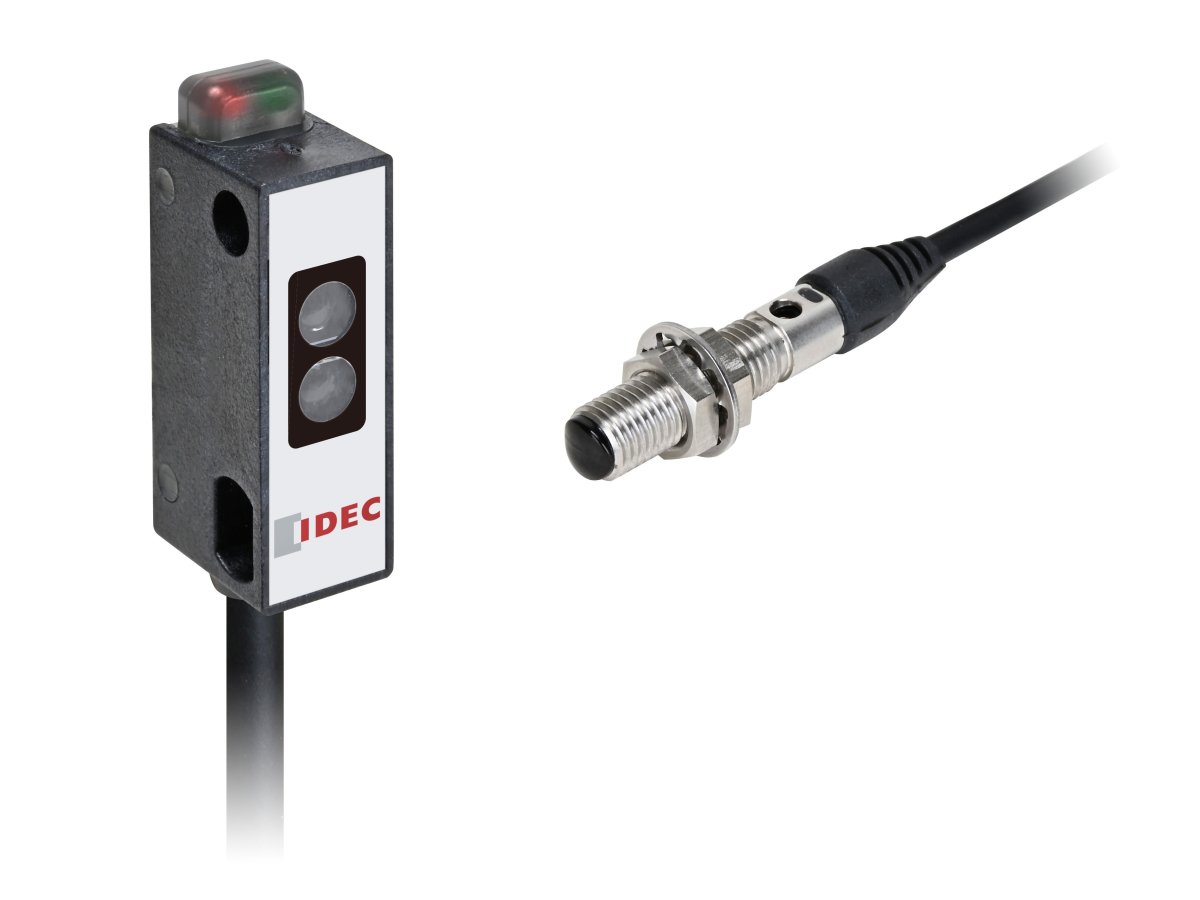

Sie ist in zwei Versionen erhältlich – als Block- oder Zylindermodell – und kombiniert ein platzsparendes Design mit hoher Erkennungsgenauigkeit, kurzen Reaktionszeiten von nur 0,5 ms und langlebiger, industrietauglicher Konstruktion. Damit stellt die Serie eine attraktive Alternative zu faseroptischen Sensoren dar, die einen separaten Verstärker mit zusätzlichem Platzbedarf benötigen.
Kompakte Bauform für flexible Integration
Die Serie SA1N umfasst besonders kompakte photoelektrische Sensoren, die sich auch in sehr begrenzten Bauräumen sicher integrieren lassen. Zur Auswahl stehen ein rundes M8-Gehäuse mit nur 4,8 mm Durchmesser sowie ein rechteckiges Miniaturgehäuse mit Abmessungen von 4,5 × 13,5 × 21 mm. Beide Varianten eignen sich für Anwendungen in der Fördertechnik, Montageautomatisierung, Labor- und Medizintechnik sowie der Verpackungsindustrie. Durch das integrierte Verstärkermodul ist keine zusätzliche Auswerteeinheit erforderlich. Je nach Modellvariante beträgt die Erkennungsreichweite 3 mm bis 50 mm (Zylindermodell) bzw. 5 mm bis 30 mm (Blockmodell).
Robuste Technik für industrielle Umgebungen
Die Modelle der Serie SA1N wurden für den dauerhaften Einsatz unter industriellen Bedingungen entwickelt. Das Zylindermodell mit Edelstahlgehäuse ist vollständig vergossen und erfüllt die Schutzart IP67 gemäß IEC 60529 – geeignet für feuchte oder staubige Umgebungen. Die Blockversion mit PBT-Gehäuse erreicht IP64 und eignet sich für geschützte Einbausituationen. Beide Varianten sind stoß- und vibrationsfest, decken einen Temperaturbereich von -25 bis +55 °C ab und sind mit einer langlebigen LED mit 100.000 Stunden Lebensdauer (bei 25 °C) ausgestattet. Mit einer hohen Wiederholgenauigkeit von maximal 0,05 mm und stabilen Ausgangssignalen ermöglichen die Sensoren eine präzise Objekterkennung – auch bei kleinen, transparenten oder glänzenden Zielobjekten.
Einfaches Handling und hohe Anpassungsfähigkeit
Die Serie SA1N ist in zwei Modellvarianten erhältlich – als Zylindermodell mit streuend-reflektierender Erfassung und Infrarot-LED sowie als Blockmodell mit konvergent-reflektierender Erkennung und roter LED. Beide Varianten stehen mit PNP- oder NPN-Ausgang zur Verfügung, wahlweise mit Kabelanschluss oder M8-Steckverbindung. Die Empfindlichkeit lässt sich bei beiden Ausführungen einfach anpassen, was auch nach der Montage flexible Einstellungen erlaubt. Das Blockmodell ist in zwei Gehäuseausführungen erhältlich und lässt sich wahlweise axial oder seitlich montieren.
LED-Anzeigen für Betrieb und Ausgangsstatus erleichtern die Inbetriebnahme, optionales Zubehör wie Halterungen oder Reflektoren sorgt für zusätzlichen Montagekomfort. Die Zylindermodelle der Serie SA1N bieten ein besonders flexibles Sensorkabel mit großem Biegeradius und erhöhter Toleranz – ideal für bewegte Anwendungen oder beengte Installationsverhältnisse. Das Kabel lässt sich leicht verlegen, kann ohne Biegebegrenzung montiert werden und vermeidet typische Beschädigungen, wie sie bei Glasfaserkabeln auftreten können. Da das Zylindermodell auf elektrische Leitungen statt auf empfindliche Glasfasern setzt, entfällt die Bruchgefahr bei starker Biegung vollständig – das erleichtert nicht nur die Installation, sondern reduziert auch den Ersatzbedarf und senkt langfristig die Betriebskosten.
