Murrelektronik: Wegstrecken und Drehwinkel einfach messen

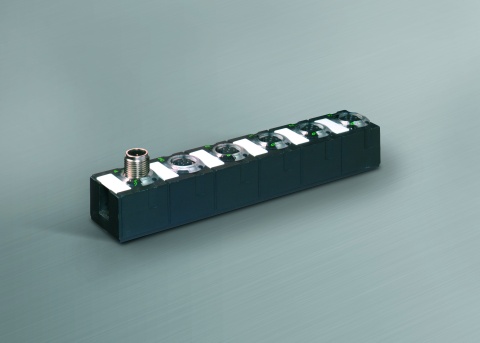

Das modulare Feldbussystem Cube67 von Murrelektronik umfasst zahlreiche Funktions- und Erweiterungsmodule. So können an konkrete Bedürfnisse in Applikationen ausgerichtete Installationskonzepte für Maschinen und Anlagen installiert werden. Neu ist ein Cube67-Encodermodul.
Die Messung von Wegstrecken und Drehwinkeln von beweglichen Achsen kann somit auf einfache Weise in Cube67-Installationskonzepte integriert werden. Der Encoder ist für Inkrementalgeber ausgelegt. Das Modul verfügt über zwei programmierbare Soll-Wert-Register, die einen Abgleich mit dem Ist-Wert erlauben. Dadurch ist es möglich, einen Hardware-Ausgang bei Erreichen des vorgegebenen Vergleichswertes zu schalten - ohne dass hierzu der „Umweg" über die SPS gegangen werden muss.
Häufig werden auf diese Weise Frequenzumrichter von Motoren gesteuert, wie sie beispielsweise bei Förderbändern, bei Hebevorrichtungen oder bei Materialzuführungen auftreten.
