E.Dold & Söhne: Es funkt in beide Richtungen

In schwer zugänglichen Fabrikumgebungen sind zuverlässige Sicherheitskonzepte nötig, um Anlage und Mensch zu schützen. Die Funk-Sicherheitssysteme UH 6900 der Safemaster W Reihe von Dold schaffen Abhilfe. Mit bis zu 800 m Reichweite können die Module kabellos interagieren und bei Gefahrensituationen beispielweise einen Not-Halt auslösen. Darüber hinaus sorgt die Gruppenbetriebs-Funktion dafür, dass mit einem Steuergerät bis zu 255 Empfangsmodule gesteuert werden können. Diese kommt beispielsweise zum Einsatz, wenn mehrere Fahrerlose Transport-Systeme abgesichert werden müssen.

Ein Flugzeugrumpf wiegt bis zu 18 t. Bei der Produktion müssen die großen Teile durch die Werkshallen manövriert werden. Während diese Aufgabe oft noch Luftkissen-Transportsysteme übernehmen, werden beispielsweise Flügel mit voneinander unabhängig gesteuerten Fahrerlosen Transport-Systemen (FTS) an Ort und Stelle gebracht. Wenn zwei FTS dann einen Flügel transportieren und an den Rumpf andocken wollen, kommt es auf Millimeter an, jede Abweichung kann einen hohen finanziellen Schaden nach sich ziehen.

Wichtig ist im Produktionsprozess, dass die Kommunikation zwischen den beiden FTS stets gesichert ist. Stoppt ein FTS – etwa weil ein Not-Halt-Taster betätigt wurde – muss der zweite Transporter ebenfalls sofort abgeschaltet werden, um eine Kollision zu vermeiden. In der Praxis umgesetzt wird das durch bidirektionale Funksicherheitssysteme, etwa dem UH 6900 von Dold & Söhne aus Furtwangen im Schwarzwald. Dabei besitzt jedes Fahrerlose Transport-System ein Funk-Sicherheitsmodul.

Durch die Funktechnologie können Bereiche bei denen herkömmliche Sicherheitssysteme an ihre Grenzen stoßen, drahtlos abgesichert werden. Dazu zählen weitläufige Fabrikhallen, aber auch Hochregallager oder abgesicherte Zonen mit Förderbändern sowie potenziell gefährliche Maschinen. Das UH 6900 arbeitet mit der sicherheitsgerichteten Übertragung von Signalen. Damit erhält der Anwender mehr Flexibilität in der Absicherung von Gefahrenzonen. Die Technologie ist vom TÜV für den Einsatz in Sicherheitsanwendungen bis Kat. 4 / PLe und SIL 3 zertifiziert.

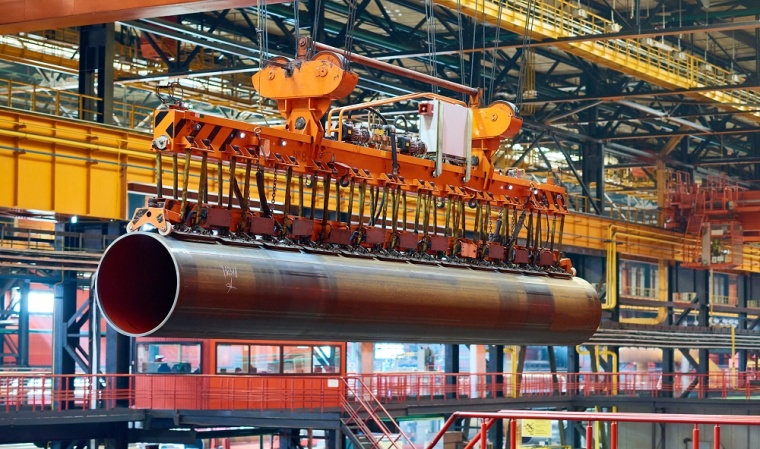

Ein weiteres Einsatzgebiet des Sicherheitssystems sind große Laufkrane in der Schwerindustrie, wie sie zum Beispiel in Häfen verwendet werden. Wenn dort zwei Krane gemeinsam eine Last heben, müssen beide synchron arbeiten, um Ungleichmäßigkeiten im Transport zu verhindern. Diese können vor allem dann auftreten, wenn die Last mit unterschiedlichen Seilgeschwindigkeiten oder Seilzugzeiten gehoben oder gesenkt wird. Wird ein Laufkran aufgrund dieser Vorfälle plötzlich über einen Not-Halt gestoppt, muss der zweite Kran ebenfalls stoppen. Das Funk-Sicherheitsmodul UH 6900 sorgt dann dafür, dass beide Krane ordnungsgemäß zum Stehen kommen. Bestandsanlagen können leicht nachgerüstet oder erweitert werden.

Hohe Sicherheit im Fabrikumfeld

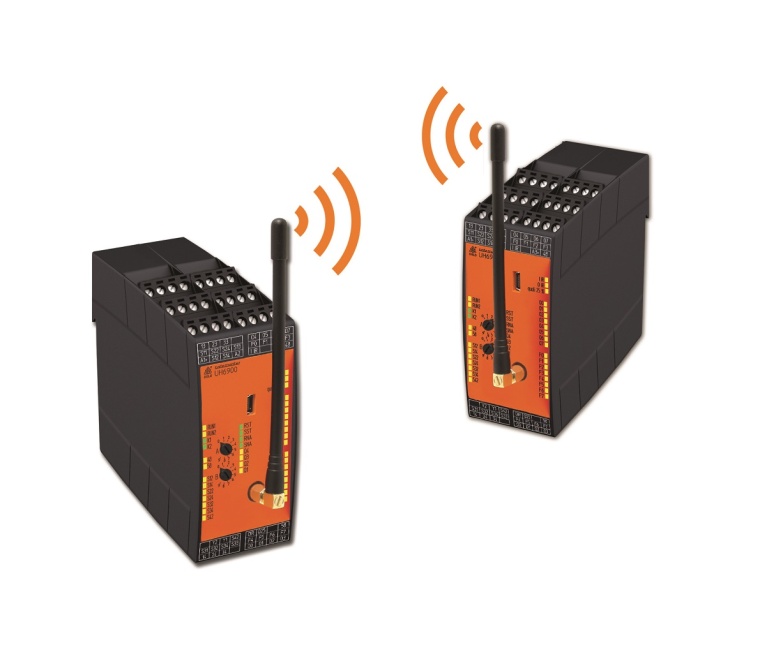

Die drahtlose Sicherheitstechnik mit Frequenzen von 433 oder 869 MHz, sorgt für Flexibilität in schwer zugänglichen Anlagen. Mit einer Reichweite von bis zu 800 m im Freifeld können auch im Fabrikumfeld große Entfernungen abgedeckt werden. Neben den sicherheitsgerichteten Eingängen und dem Sicherheitsausgang mit drei redundanten Kontaktpfaden stehen zusätzlich acht Funktionseingänge und -ausgänge für Steuerungsaufgaben zur Verfügung. Mit einer Breite von nur 45 mm können die Module auch bei Anwendungen eingesetzt werden, die nur begrenzten Bauraum zur Verfügung haben. LEDs zeigen den jeweiligen Betriebszustand an.

Mit einer speziell für Safemaster W entwickelten Konfigurations-Software können über eine bedienerfreundliche, grafische Nutzeroberfläche im laufenden Betrieb Status- und Diagnosedaten angezeigt werden. Die Software unterstützt den Anwender und Bediener bei der Inbetriebnahme und optimalen Anpassung an die Umgebungsbedingungen.

Flexibilität im Gruppenbetrieb

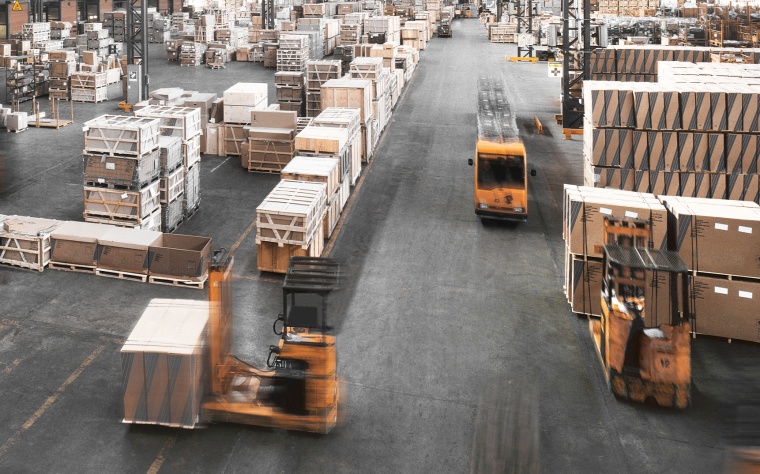

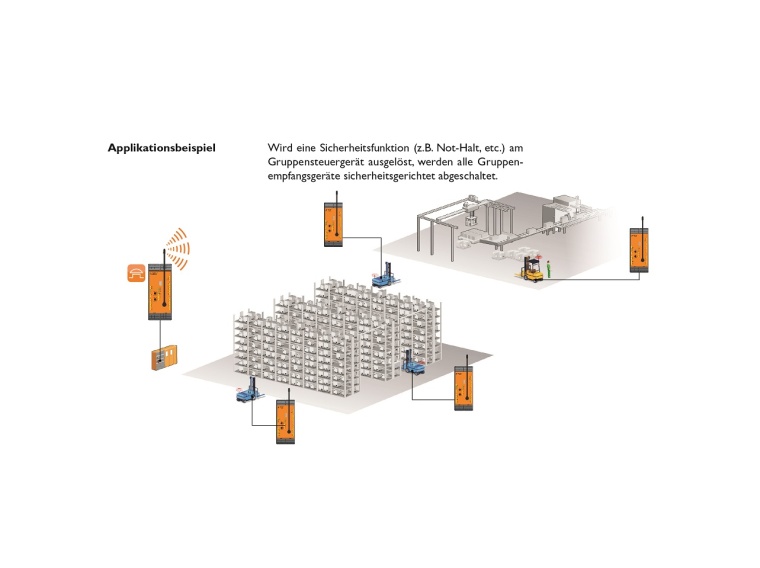

Wenn in der Praxis nicht nur zwei Geräte sicher miteinander kommunizieren müssen, sondern beispielsweise mehrere Gabelstapler durch die Produktionsanlage manövriert werden, muss ein Sicherheitssystem für mehrere Empfänger ausgelegt sein. Das UH 6900 ermöglicht im Gruppenbetrieb, dass sich ein Gruppensteuergerät mit mehreren Gruppenempfangsgeräten verbinden kann. Bei einem Zwischenfall können über die Steuereinheit alle gekoppelten Empfänger sicherheitsgerichtet abschaltet und so die Sicherheit für Mensch und Maschine gewährleistet werden. Bis zu 255 Empfänger können mit einem Steuergerät verwaltet werden.

Angewandt wird der Gruppenbetrieb vor allem dann, wenn viele mobile Teilnehmer im Produktionsprozess, beispielsweise beim Einsatz von Fahrerlosen Transport-Systemen (FTS), vorhanden sind. In Verbindung mit der Konfigurations-Software kann eine Rückkopplung der Empfangsgeräte aktiviert werden. Wird ein Empfänger lokal abgeschaltet, können somit alle im Prozess involvierten Geräte ebenfalls abgeschaltet werden.

Breites Anwendungsfeld dank ­Funktechnologie
Das Funk-Sicherheitssystem UH 6900 erschließt aufgrund seiner drahtlosen Übertragung von Signalen ein breites Anwendungsfeld. Das reicht vom Maschinen- und Anlagenbau über die Recycling- und Papierindustrie, Intralogistik bis hin zur Automobilbranche. Gerade wo sich Mensch und Maschine sehr nahekommen wie in der Transport- und Fördertechnik oder in großen Logistik- oder Hafenanlagen, steht die Sicherheit des Bedienpersonals an erster Stelle.

Der bidirektionale Funkbetrieb und die sichere Kommunikation sorgen dafür, dass sicherheitsrelevante Prozesse in der Produktion und Logistik stets unter Kontrolle bleiben und für den Menschen ein sicheres Arbeitsumfeld gewährleistet wird. Durch die einfache Einbindung in bereits vorhandene Steuerungskonzepte eignen sich die Funkmodule UH 6900 besonders auch für die Nachrüstung und Retrofitting von Bestandsanlagen.
