Flexible Gestaltung der Sicherheitstechnik auf allen Ebenen

Auf funktionaler Steuerungsebene werden die für Industrie 4.0 er­forderlichen flexiblen Fertigungs­konzepte allmählich umgesetzt. Schwieriger ist es bislang, auch die Sicherheitstechnik auf Linienebene entsprechend flexibel zu gestalten. B&R will das jetzt ändern – mit der Kombination von OPC UA und openSafety.

Es sei zwar prinzipiell möglich, Maschinen unterschiedlicher Hersteller zu einem Sicherheitsnetzwerk zusammenzuschließen, so Franz Kaufleitner, Produktmanager Integrated Safety bei B&R, – dies erfordere allerdings viel Programmieraufwand direkt in der Maschinenhalle. Wenn an den Maschinen während des Betriebs etwas verändert werde, Maschinen entfernt würden oder neue hinzukämen, müsse jedes Mal die Sicherheitstechnik neu programmiert und überprüft werden. „Das ist in der Realität nicht umsetzbar“, so Franz Kaufleitner.

Sich selbst organisierende ­Sicherheitsnetzwerke
B&R entwickelte daher ein Konzept, das völlig neue sicherheitstechnische Lösungen ermöglichen wird: sich selbst organisierende Sicherheitsnetzwerke auf der Basis von OPC UA und dem quelloffenen Sicherheitsprotokoll openSafety. Mit dieser Technologie wird es möglich sein, Maschinenteile oder ganze Maschinen aus dem Maschinennetzwerk zu entfernen oder zu ergänzen, ohne dass die Sicherheitstechnik neu programmiert werden muss. „Sogar sich selbst validierende Maschinenlinien sind denkbar“, sagt Kaufleitner.

Damit das Sicherheitsnetzwerk sich selbst organisieren kann und gleichzeitig alle Anforderungen an Security und Safety erfüllt werden, ist eine Reihe von Vorkehrungen notwendig. „Dabei nutzen wir die jeweiligen Vorteile von OPC UA und openSafety optimal aus.“

Keine Zeile Code-Programmierung

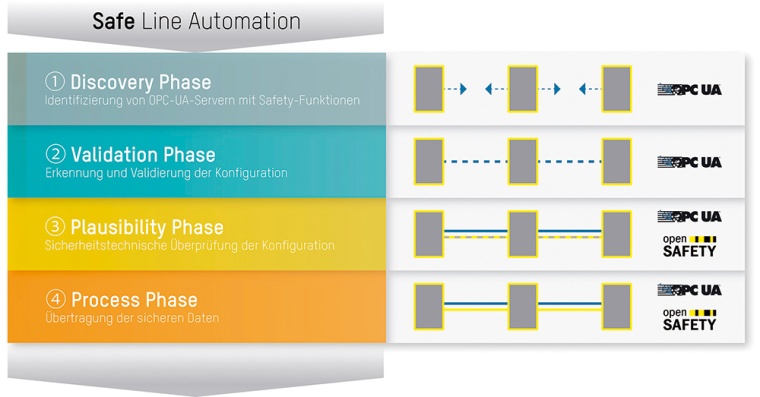

Wird ein neues Gerät – also eine Maschine, ein Maschinenteil oder auch ein Roboter – an ein Maschinennetzwerk angeschlossen, kommt zuerst OPC UA ins Spiel. Mit Hilfe der OPC-UA-Security-Mechanismen wird eine sichere Verbindung hergestellt.

Das neue Gerät sucht nach weiteren Servern, die Safety-Funktionen anbieten. Zum Einsatz kommen dabei die OPC-UA-Mechanismen Discovery und Server Capability. Anschließend wird mit den OPC-UA-Browsing-Services festgestellt, welche Funktionen mit welchen Attributen diese Server anbieten. Auf diese Weise erlangt jeder OPC-UA-Server ein vollständiges Bild des Netzwerkes, ohne dass eine einzige Zeile Code programmiert werden muss. „Dieses Vorgehen lässt sich bereits jetzt mit OPC UA umsetzen“, erklärt Kaufleitner.

Automatische Überprüfung
Nun prüft die Sicherheitsapplikation, ob die neue Komponente bereits bekannt ist oder ob alle Eigenschaften aus sicherheitstechnischer Sicht gleichwertig zu einer zuvor validierten Konfiguration sind. Ist dies der Fall, sind keine weiteren Aktionen durch den Maschinenbediener notwendig.
Falls relevante Unterschiede erkannt werden, wird der Anwender mit Hilfe einer standardisierten Abfrage über die Visualisierung aufgefordert, die Richtigkeit der Konfiguration zu bestätigen. Die Eingaben werden permanent gespeichert, sodass die neue Linienkonfiguration in Zukunft automatisch erkannt wird.

Test der Reaktionszeiten
„Dann kommt openSafety ins Spiel“, erklärt Kaufleitner. Jede Komponente prüft, ob die vorliegende Konfiguration plausibel ist. „Dieser Vorgang ist identisch mit den Prüfungen, die schon bisher beim Starten einer Maschine ablaufen.“ Dabei wird auch getestet, ob die Reaktions- und Zykluszeiten ausreichend kurz sind, um die erforderlichen Sicherheitsreaktionen zuverlässig auszulösen. Sind diese Prüfschritte abgeschlossen, startet der Austausch von sicheren Prozessdaten über openSafety und der Linienverbund kann den vorgesehenen Produktionsbetrieb starten.

Geräte reagieren automatisch
Als Mindestanforderung für die sichere Linienautomatisierung muss jedes Gerät das Not-Aus-Profil von openSafety unterstützen. Wird ein Not-Aus-Schalter betätigt, werden automatisch alle Geräte im openSafety-Netzwerk informiert. Jedes Gerät entscheidet selbständig, ob es auch in den Not-Aus-Zustand geht oder weiterlaufen kann. „Das ist zum Beispiel der Fall, wenn eine andere Not-Aus-Zone betroffen ist.“

In Entwicklung ist auch ein Linear-Profil. Mit diesem Profil kommunizieren Maschinen- oder Anlagenteile ihren Status direkt an ihre Nachbarn. Geht ein Maschinenteil in einen sicheren Zustand, entscheiden die direkten Nachbarn selbständig, ob sie auch in einen sicheren Zustand gehen müssen, oder – gegebenenfalls mit redu- zierter Geschwindigkeit – weiterarbeiten können. „So kommuniziert im Endeffekt die ganze Linie miteinander, ohne dass ein übergeordnetes System oder ein Mensch eingreifen muss“, sagt
Kaufleitner.

So wird openSafety über OPC UA ­übertragen
Das quelloffene Sicherheitsprotokoll openSafety kann prinzipiell jeden Feldbus und jedes Industrial-Ethernet-Netzwerk als Transportmedium nutzen. Das Black-Channel-Prinzip ermöglicht den Austausch sicherheitsgerichteter Daten ohne dass das Transportprotokoll die sicheren Daten beeinflussen kann.
Zum Austausch der Prozessdaten – der sogenannten Safety Process Data Objects – verwendet openSafety den Publish-/Subscribe-Mechanismus von OPC UA. Damit wird garantiert, dass openSafety-Knoten direkt miteinander kommunizieren können und somit sehr kurze Reaktionszeiten erreicht werden. Für den Datenaustausch während der Plausibilisierung werden hingegen Datenabfragen in der Form von Safety Service Data Objects benötigt. Diese nutzen OPC UA-Methodenaufrufe, um unnötige Datenlast in den Netzwerken und auf den OPC-UA-Servern zu vermeiden.
